OSI 참조 모델
"Open System intercon-nection Reference Model"
OSI라는 통신 프로토콜의 기본구조
OSI
1970년대 후반 ISO에 의해 개발되고 표준화가 진행되던 통신프로토콜
OSI 기본 개념
'통신 장치를 구분하고 계층이라는 형태로 독립을 시킨다. 각 계층에서의 변경은 다른 계층에 영향을 주지 않는다.'
728x90

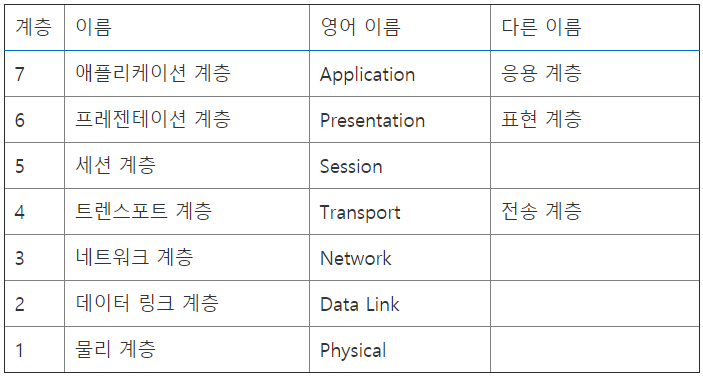

OSI 참조 모델 7계층 정리
계층 | 이름 | 영어 이름 | 다른 이름 |
7 | 애플리케이션 계층 | Application | 응용 계층 |
6 | 프레젠테이션 계층 | Presentation | 표현 계층 |
5 | 세션 계층 | Session | |
4 | 트렌스포트 계층 | Transport | 전송 계층 |
3 | 네트워크 계층 | Network | |
2 | 데이터 링크 계층 | Data Link | |
1 | 물리 계층 | Physical |
애플리케이션 계층 (제 7계층)
통신 서비스 장치를 취금하는 계층
파일 전송이나 전자메일, 원격 로그인등 프로토콜
프레젠테이션 계층 (제 6계층)
데이터 형식의 변환을 수행, 사용자와 컴퓨터를 연결하는 계층
보내고 싶은 데이터를 통신에 적합한 형태로 만들거나 전달된 데이터를 사용자에게 맞게 변환
세션 계층 (제 5계층)
연결의 확립, 해제, 전송하는 데이터의 단락 설정등 데이터 전송의 관리를 수행
트렌스포트 계층 (제 4계층)
목적지의 애플리케이션에 데이터를 보내는 역활
라우터등의 중간 지점을 의식하지 않고 송신측과 수신층이 일대일로 통신할 수 있도록 한다.
네트워크 계층 (제 3계층)
목적지의 애플리케이션에 데이터를 전달하는 역활
여러개의 중계 지점을 경유하여 통신할 수 있는 기능을 제공
데이터 링크 계층 (제 2계층)
직접 접속된 기기와의 통신을 수행하는 계층
비트열을 프레임으로 나누어 네트워크 계층에 전달하거나, 프레임을 비트열로 변환하여 물리 계층에 전달
물리 계층 (제 1계층)
통신 매체에 대한 약속을 수행하는 계층
비트열을 전압의 정도, 빛의 점열 등의 형태나 전압, 빛등을 비트열의 형태로 변환
OSI Protocol
Layer | name | protocol (example) |
7 | Application | HTTP, FTP, DNS. SNMP, Telnet |
6 | Presentation | SSL, TLS |
5 | Session | NetBIOS, PPTP |
4 | Transport | TCP, UDP |
3 | Network | IP, ARP, ICMP, IPSec |
2 | Data Link | PPP, ARP, Ethernet |
1 | Physical | Ethernet, USB, Bluetooth, IEEE802.11 |
OSI 장점
- 각 계층이 독립되어있기때문에 다른 계층에 영향없이 수정 가능 (쉬운 수정)
- 인터페이스표준화
- 업무 분담
- 단순한 구조, 설계 용이
OSI 단점
- 7개의 계층을 거쳐야하기때문에 지연 시간 발생
- 각 계층마다 헤더 등의 정보를 추가하거나 없애기 때문에 지연 시간 발생
사진 정리
ois model
